ボディアーム・ボディサポーター

ボディアーム用部品の準備

パイプ（短）３１０ミリに、ステンレスパイプ用の穴をあける

ラテックスボディのウエストのくびれの部分に合わせた寸法にセッティングします
中心線から両側１２５ミリの位置に直径６ミリの穴を貫通させます

また、片側については、９ミリの大きさに広げます（いきなり９ミリの穴をあけてもよいのですが・・・・・・）

ターンバックルの取り付け

パイプ（小）６０ミリに、ターンバックル（金属製）を取り付けます
手に入らなかった場合には、T字ジョイントで代用も可能と思います
ターンバックルはリベットで固定します

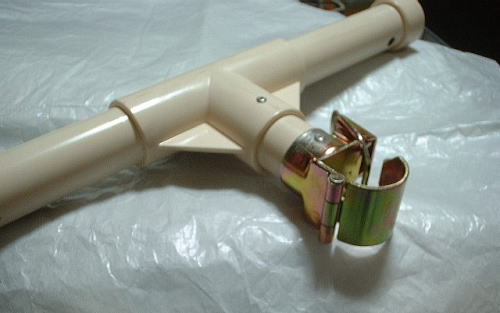

もう片方にはＴ字ジョイントを接着します
ターンバックルと完全に水平になるように、床の上などに置いて接着します
（ターンバックルをＴ字ジョイントで代用した場合は、完全に９０度交差するように接着します）

ボディサポーター用部品の準備

○　ステンレスパイプ（８ミリ径）　：　２８８ミリの長さに切断　（２本用意）
○　全ねじ　　　　　　　　　　　　　：　５０ミリの長さに切断　　（２本用意）
○　プラスチック板（厚さ４ミリ）　：　２０５ミリの長さに切断
○　ウレタンゴム板　　　　　　　　：　プラスチック板の幅に加工、５ミリ厚さに切る

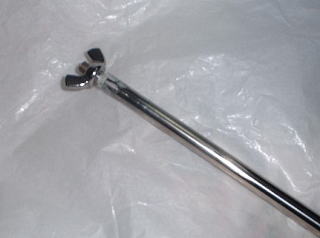

全ねじをパイプに取り付けた後で、パイプの断面をつぶして全ねじを固定します
そのあとでエポキシ接着剤でさらに固定して、抜け落ちないようにしてあります

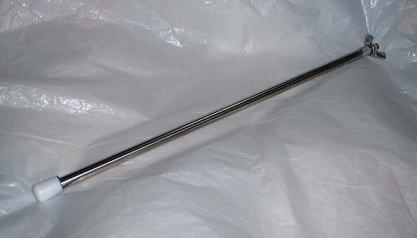

全ねじは先端２０ミリほど出します	反対側はポリキャップで保護します

ボディに密着する板の作成

切断したプラ板を、ウエストのくびれに合わせてカーブをつけます
ガスコンロの熱でゆっくりと曲げました

カーブの内側に、同じプラ板を使ってパイプのガイド部分を作ります（２枚重ねるとちょうどパイプ径と同じになります）

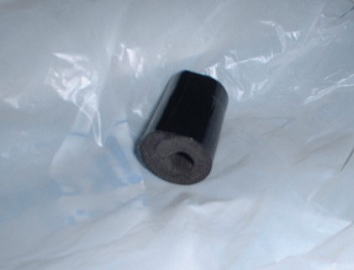

また、５ミリ厚ウレタンゴム板をステンレスパイプに巻きつけて、右下のような部品も作ります（４つ作ります）

プラ版をウレタンゴムで包んで保護します	パイプにきつく巻きつけてビニールテープで包みます

ボディサポーターの組み立て

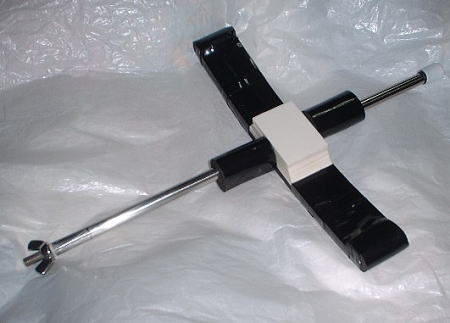

ステンレスパイプに各部品を取り付けます

ボディアームの取り付け

パイプ（短）３１０ミリに、ターンバックルを取り付けたＴ字ジョイントを取り付けます
Ｔ字ジョイントが中央にくるようにセッティングします
パイプ（短）の両端にはキャップを接着します

Ｔ字ジョイントとパイプ（短）３１０ミリとはまだ接着しないこと

ステンレスパイプを仮に取り付け、角度をつけてパイプ（短）を接着します

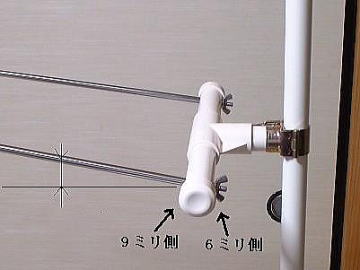

下記の図のように、９ミリ穴をあけたほうを前に向けるようにします
ステンレスパイプ先端が、床の上に置いたときに６センチの高さになるように接着します
