原子力ラムジェット機(量産型)
探査船「エンデヴァー」2回目の航海にて、木星で原子力ラムジェット機のテストが実施されました。
テストにより原子力ラムジェット機の各コンポーネントが仕様通りに動作することが確認され、木星上層大気のサンプル採取が成功したので、
引き続き量産型の原子力ラムジェット機が製造されました。

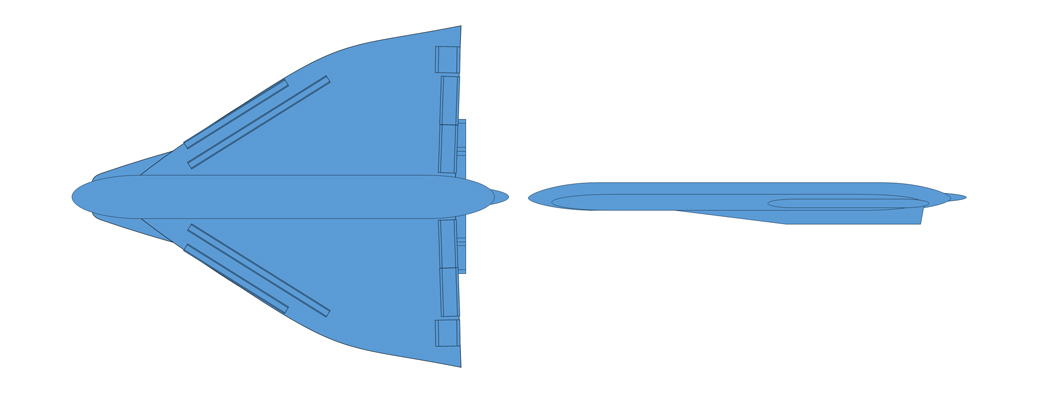

以下に、原子力ラムジェット機(量産型)の全体イメージ図を示します。
テスト用の機体と量産型の違いについては以下になります。
●機体の大型化
●ラムジェットエンジンの増強、原子炉モジュールの出力UP、貯蔵タンクの容量UP
●翼前縁部分の増強/耐熱性能向上、翼下面部分の耐熱性能向上
| 全体のイメージ(左：上から見た図/右：横から見た図) |
|
原子力ラムジェット機は、「エンデヴァー」でのテストが行われた後に、量産型プロトタイプが製造され2070年代前半に木星でテストが行われました。
テスト時に不具合が発生し、機体が失われる事態になりましたが、原因追及が行われたのちに改良型が製造され、2080年代から本稼働に至りました。
量産型プロトタイプの詳細は「原子力ラムジェット機（量産プロトタイプ）」を、
その後の改良型の詳細は「原子力ラムジェット機（量産プロトタイプ・改良型）」もあわせて参照してください。
原子力ラムジェット機の推進システムの構成について説明します。
構成概要については、「原子力ラムジェット機」の項にて説明しましたが、
ここではもう少し具体的なコンポーネントと動作について説明します。以下、構成要素を図にて示します。
推進システムは、熱供給を担うモジュール型原子炉を中心に、ラムジェットエンジン、およびヘリウム3/水素採取装置にて構成されます。
| 原子力ラムジェット機の推進システム(およびヘリウム3/水素採取装置)の構成図 | |
 |
|

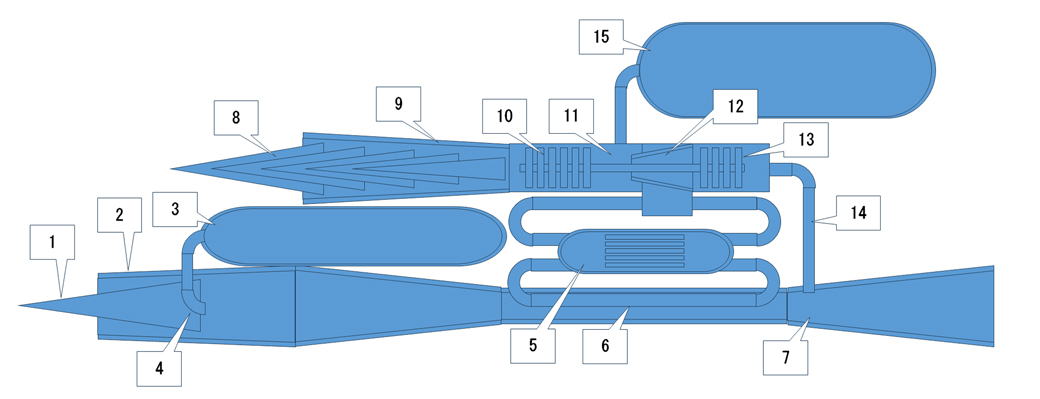

| ＜構成要素詳細＞ １．ラムジェットエンジン用ノーズコーン ２．可変式外気取り入れ口 ３．推進剤タンク ４．推進剤噴射口 ５．モジュール型原子炉 ６．ラムジェットエンジン熱交換器 ７．ラムジェットエンジン噴射口 ８．外気圧縮用多段式ノーズコーン |
９．外気圧縮用取り入れ口 １０．コンプレッサー １１．分流エリア １２．タービン用熱交換器 １３．コンプレッサー用タービン １４．排気口 １５．ヘリウム3/水素用貯蔵タンク |
推進システムの動作状況について説明します。
以下の図にて、木星上層大気突入中、大気採取中、上層大気脱出/上昇中の状態について説明します。
 |

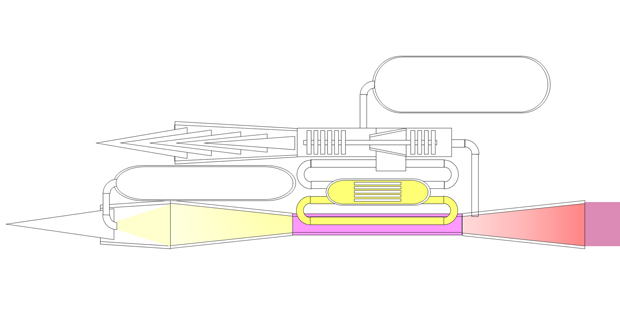

＜木星上層大気突入中＞ ●木星上層大気突入にあたり、大気圧による減速分を 打ち消す程度にラムジェットエンジンを動作させる ●大気採取装置はまだ停止状態 |
 |

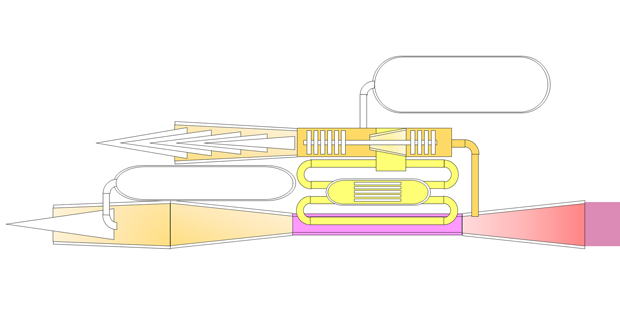

＜大気採取中＞ ●翼前縁のエアインテイクを開き、大気採取装置を始動する 原子炉の熱を利用しコンプレッサー用タービンを動作し 大気を圧縮し貯蔵タンクにヘリウム3/水素の外気を 圧縮貯蔵する ●大気による減速分を打ち消すためにラムジェットエンジンの 推力をさらに上げる |
 |

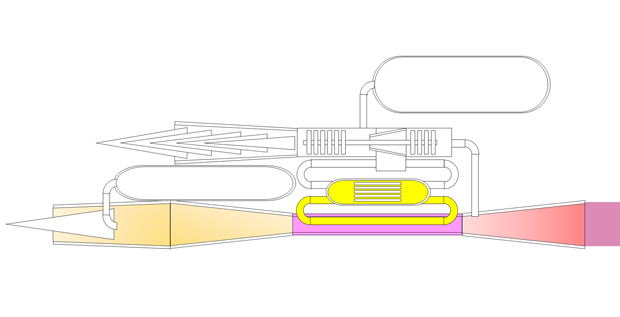

＜上層大気脱出/上昇中＞ ●大気採取装置を停止し、エアインテイクを閉じる ●上層大気を脱出し、上昇するためにラムジェットエンジンの 推力をさらに上げ、上層大気を脱出後はノーズコーンの 外気取り入れ口を閉じて推進剤を加熱し推力を発生させる |
